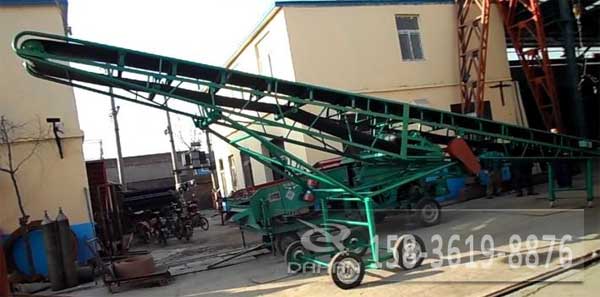

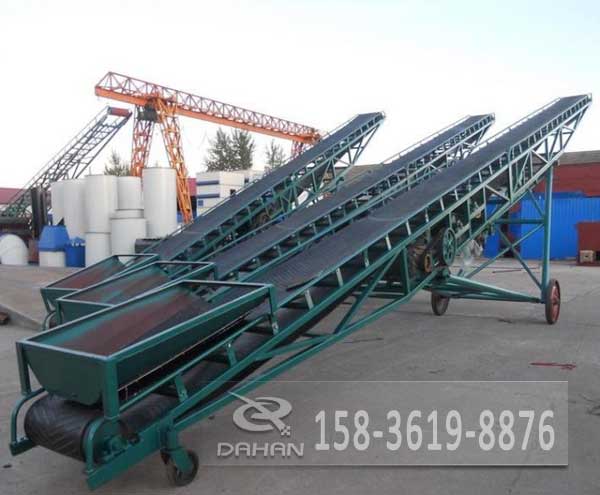

移動液壓升降式皮帶輸送機的產品介紹

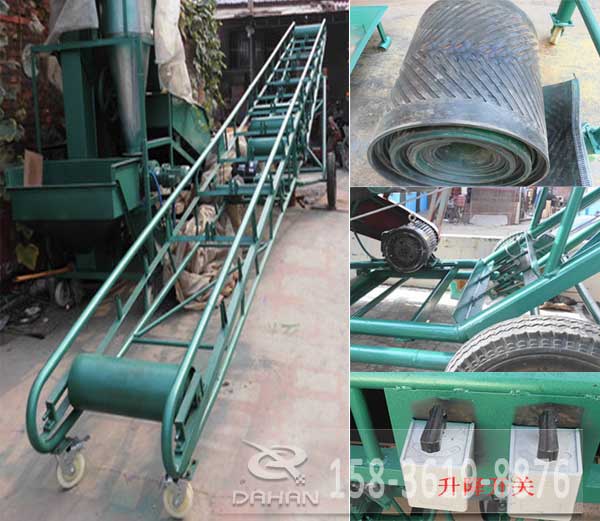

移動液壓升降式皮帶輸送機是移動皮帶輸送機的一種，適用于散糧、包糧的輸送、堆垛、裝卸車等作業。有5米、8米、10米、12米、15米、18米、20米等規格， 相比大傾角皮帶輸送機。該移動式輸送機可以自由靈活移動，在機架兩旁裝有旁導管，防止物料在輸送時掉包，并在進料斗兩側裝置有調節手柄，將側板撐起、防止物料撒漏，便于散裝物料輸送，機架采用焊接的珩架結構，在包運集中載荷下有足夠的強度和良好的鋼性。大、小走輪均采用實心膠輪，防止壓碎糧食和倉庫地面。大小走輪均裝有滾珠軸承、小走輪具有自動轉向的功能，保證了機器移動輕便靈活。

移動液壓升降式皮帶輸送機的特點

移動液壓升降式皮帶輸送機的主要特點：采用高精度，硬具面齒輪，其承載能力高，(比軟面具輪提高2-3倍)；壽命長(可達10年)；結構聚湊，占地面積小(可減少50%以上)；重時輕，體積小(可降低50%)；尤其是垂直傳動結構形式，更適于煤礦井和礦山運輸機械上使用，采用電動滾筒傳動，效率高，結構簡單，高度可調，使用維護方便，底部裝有萬向輪，移動靈活，人工即可推動出入倉庫，使用長度及提升高度可以根據場地實際情況定做。

移動液壓升降皮帶輸送機技術參數

型號		DY55	DY57	DY510	DY5101	DY5102	DY515	DY5151	DY5152
機長 m		5	7	10	10	10	15	15	15
帶寬 mm		500	500	500	500	500	500	500	500
帶速 m/s		1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6
最大輸送高 m		1.63	1.59	1.77	4.52	4.52	1.61	6.32	6.32
輸送 能力	m³/h	160	160	160	125	125	160	125	125
	t/h	145	145	145	112	112	145	112	112
傾斜角度°		13°59'	9°16'	6.5°	10°～22°	10°～22°	3.81°	10°～22°	10°～22°
電動 滾筒	型號	DY1.4			DY1.5	DY1.3	DY1.4	DY1.6	DY1.3
	功率 kw	2.2	2.2	2.2	3.0	1.1	2.2	4.0	1.1
總重量 kg		518	604	892	1126	1071	1225	1491	1491

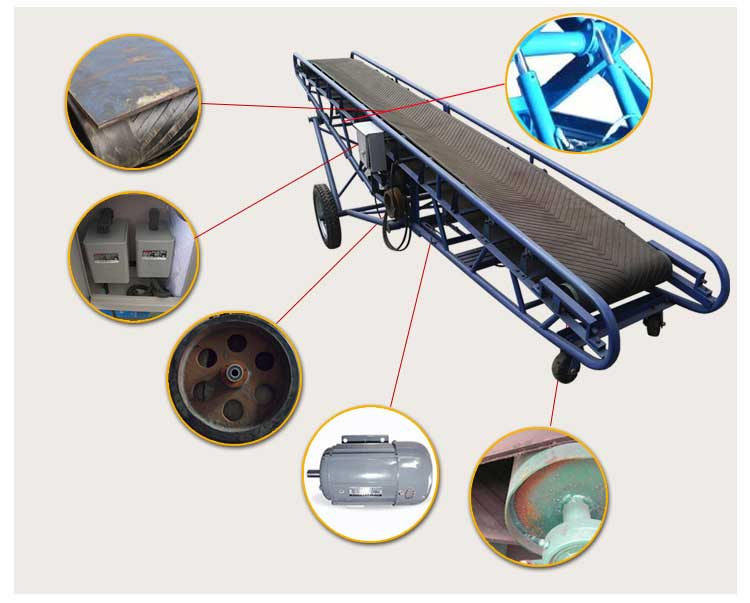

移動液壓升降式皮帶輸送機的產品結構

對于標準型的移動液壓升降式皮帶輸送機通常由驅動部分、滾動部分、托輥部分、清掃部分、卸料部分、制動部分、附件等部分組成，如果物料的輸送有特殊的需求，制造商也會根據情況進行定做其他部件。

1、驅動部分：由裝置在型鋼焊成的底座上的電動機－－>高速聯軸器－－>減速器－－>減速聯軸器組成。

根據布置要求：驅動裝置設有左裝和右裝兩種,另外本公司配有功率1.5KW到13KW,速度0.80、1.0、1.25的油冷式電動滾筒。

2、滾動部分：分傳動滾筒和改向滾筒兩大類。

3、托輥部分：分槽形、平行、調心和緩沖托輥等。

4、清掃部分：分彈簧清掃器和空段清掃器。

5、卸料部分：分固定式犁式卸料器和電動卸料器。

6、制動部分：有帶式逆止器和滾柱逆止器兩種。

7、附件：在罩殼、導料槽、漏斗等。

移動液壓升降式皮帶輸送機的工作原理及應用范圍

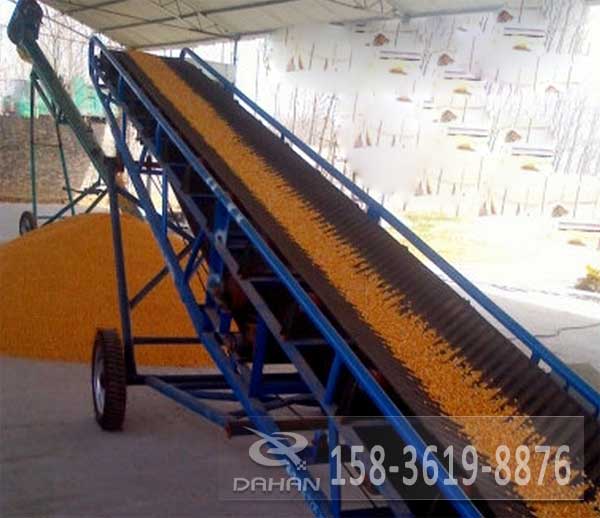

連續或間歇輸送100KG以下的物品或粉狀、顆狀物品，其適用工作環境溫度一般為-25~+40℃；運行高速、平穩，噪音低，可用于上下坡傳送；上坡輸送等特性?？蓮V泛應用在冶金、礦山、煤炭、港口、交通、水電、化工等部門,進行裝車、裝船、轉載或堆積各種常溫狀態的松散密度為500~2500kg/m3各種散狀物料或成件物品.由單機或多機組合成運輸系統來輸送物料,根據工藝要求可布置成水平或傾斜的形式。

除了可滿足水平或傾斜輸送要求外,還可采用帶凸弧段、凹弧段與直線段組合的輸送形式.輸送機允許輸送的物料塊度取決于帶寬、帶速、槽角和傾角,也取決于大塊物料出現的頻率。

移動液壓升降式皮帶輸送機使用案例

鄭州有一家糧食倉儲中心以前卸糧食的時候靠一臺固定式斗式提升機把玉米從地坑送到六米高的篩分間，但卡車?？课恢每倢Σ粶?zhǔn)，工人需要反復挪車，卸糧的時候還容易灑落。后來制造商在提升機進料口前方加了一臺移動液壓升降式皮帶輸送機，輸送機底部裝了萬向輪和液壓支腿，可以根據卡車卸糧口的高度自由調節傾角。現在司機把車停穩后，一個人可以推著這臺皮帶輸送機對準車廂側門，玉米順著皮帶送入提升機底部的接料斗。整個過程中沒有糧食灑落，原來卸完一車三十噸玉米要四十分鐘，現在二十分鐘就能收工，而且提升機的運轉負荷也比以前穩定多了。
